SMC气缸CQS/CDQS薄型气缸／紧凑型：
| 型号 | 系列 | 动作方式 | 缸筒内径（mm） |
|---|---|---|---|
| 标准型 | CQS | 单杆双作用 | 12，16，20，25 |
| 标准型 | CQS | 单作用（伸・缩） | 12，16，20，25 |
| 标准型 | CQSW | 双杆双作用 | 12，16，20，25 |
| 杆不回转型 | CQSK | 单杆双作用 | 12，16，20，25 |
| 杆不回转型 | CQSKW | 双杆双作用 | 12，16，20，25 |
| 耐横向负载型 | CQS□S | 单杆双作用 | 12，16，20，25 |
The “D-M9” auto switch will not protrude from switch mounting groove.
Cross-section of a cylinder tube is the same configuration regardless of w/ switch or w/o switch.

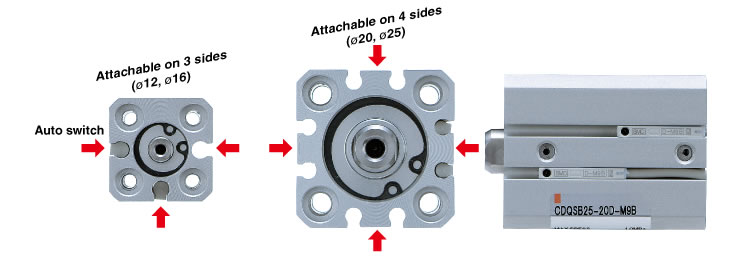

3 faces on ø12, ø16, and all 4 faces including port side on ø20, ø25.
Basic mounting is 2 way. You can choose either through-hole or both ends tapped mounting.
Hexagonal cross sectional shape piston rod for high non-rotation accuracy.
ø12, ø16 ̶ ±1°
ø20, ø25 ̶ ±0.7°
Compact foot bracket
More compact installation space possible
Height from the bottom of brackets to the center of a cylinder is the same as the existing model.
Added pivot brackets for double clevis.
Rotating angle: Max. 100°（For ø12, ø16）
